Instalacja CO jakie rury wybrać, żeby nie żałować

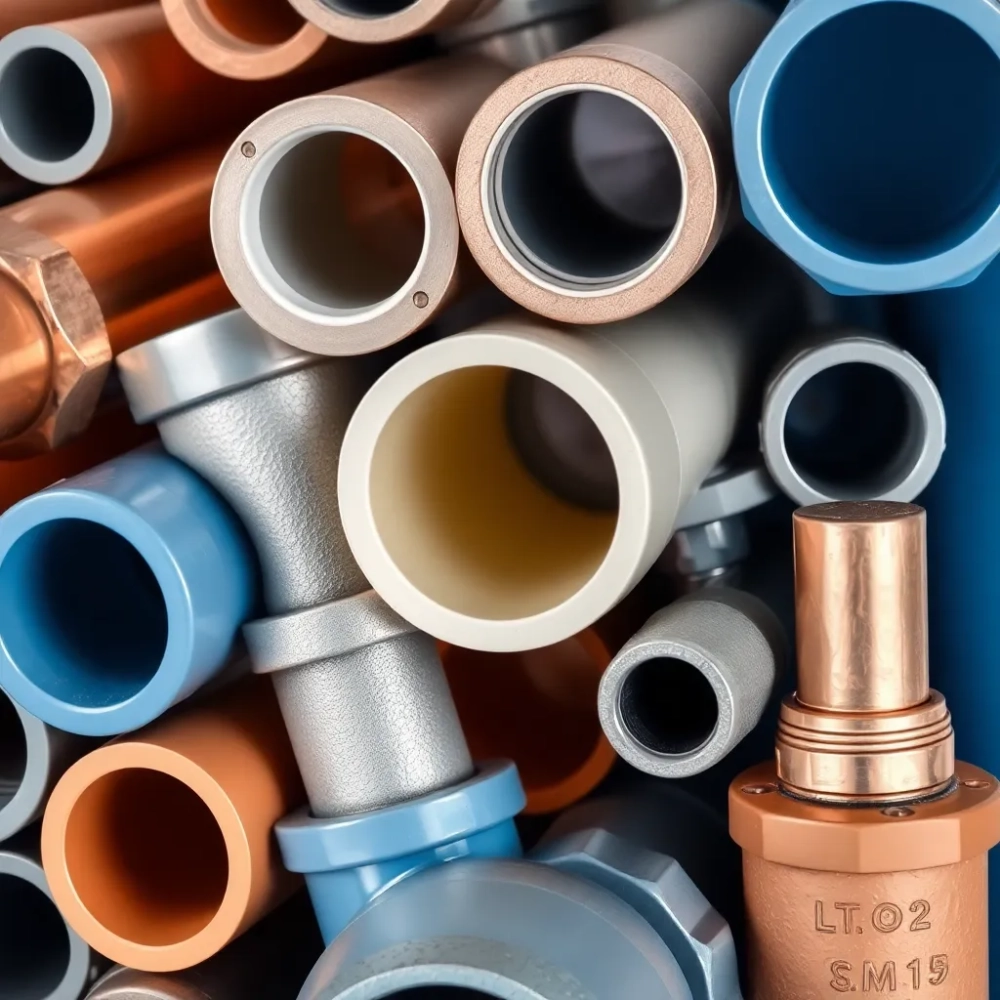

Wybór rur do instalacji centralnego ogrzewania potrafi spędzić sen z powiek, zwłaszcza gdy w grę wchodzą dziesiątki ofert, sprzeczne opinie i hasła reklamowe nijak mające się do fizyki działania systemu grzewczego. Rynek oferuje trzy podstawowe materiały: miedź, stal oraz tworzywa sztuczne w wariantach PEX, PE-RT, PP-R i wielowarstwowe PEX/AL/PEX, a każdy z nich sprawdza się w ściśle określonych warunkach temperaturowych, ciśnieniowych i eksploatacyjnych. Poniższy przewodnik powstał z myślą o inwestorach stojących przed realnym dylematem: czym ogrzewać dom przez następne 30 lat, nie przepłacając przy tym ani na etapie montażu, ani w kosztach eksploatacji.

• Rury miedziane do centralnego ogrzewania - wady i zalety
• Rury plastikowe i wielowarstwowe PEX/AL/PEX w instalacji CO
• Rury stalowe do instalacji grzewczej - kiedy warto je wybrać
• Jak dobrać średnicę rur do instalacji CO krok po kroku

Rury miedziane do centralnego ogrzewania - wady i zalety

Miedź od dekad pozostaje materiałem referencyjnym w branży sanitarnej i grzewczej, a jej popularność wynika z wyjątkowych właściwości fizykochemicznych, których żaden plastik nie jest w stanie w pełni odwzorować. Przewodność cieplna miedzi wynosi około 401 W/(m·K), co oznacza, że ścianki rury błyskawicznie przekazują ciepło do czynnika, ograniczając straty termiczne na odcinkach przechodzących przez nieogrzewane strefy budynku.

Wytrzymałość temperaturowa miedzi sięga 200°C przy ciśnieniu roboczym do 16 bar dla rur twardych łączonych przez lutowanie kapilarne lub zaprasowywanie. Żywotność prawidłowo zainstalowanej instalacji miedzianej szacuje się na 50-80 lat, co potwierdzają dane z budynków oddanych do użytku w latach 70. i 80. XX wieku, w których orurowanie działa do dziś bez wymiany.

Kluczowym ograniczeniem pozostaje kompatybilność elektrochemiczna, czyli zjawisko korozji galwanicznej, które pojawia się przy bezpośrednim kontakcie miedzi z aluminium lub stalą ocynkowaną w obecności wody. Różnica potencjałów elektrycznych między tymi metalami przekracza 300 mV, co w wilgotnym środowisku powoduje przyspieszone niszczenie metalu mniej szlachetnego, dlatego łączenie wymaga stosowania przekładek dielektrycznych lub armatury mosiężnej z odsprzęgaczami.

Miedzi nie należy stosować w instalacjach z wodą o pH poniżej 7,0 ani w układach otwartych, gdzie tlen swobodnie przenika do czynnika, ponieważ w takich warunkach dochodzi do korozji wżerowej i perforacji ścianek w ciągu 5-10 lat.

Miedź sprawdza się doskonale w instalacjach wysokotemperaturowych, systemach solarnych, połączeniach kotłowych oraz wszędzie tam, gdzie wymagana jest dymoszczelność i odporność na dyfuzję tlenu. W domach jednorodzinnych z klasycznym grzejnictwem płytowym to rozwiązanie premium, którego koszt zwraca się w długim okresie eksploatacji.

Rury plastikowe i wielowarstwowe PEX/AL/PEX w instalacji CO

Tworzywa sztuczne zrewolucjonizowały rynek instalacji grzewczych w latach 90., a współczesne rury PEX (polietylen sieciowany) oraz wielowarstwowe PEX/AL/PEX stanowią obecnie dominujący wybór w budownictwie mieszkaniowym, głównie za sprawą szybkości montażu i odporności na korozję chemiczną. Sieciowanie polietylenu polega na tworzeniu trójwymiarowej struktury wiązań między łańcuchami polimeru, co podnosi temperaturę topnienia do 132°C i zwiększa wytrzymałość na ciśnienie wewnętrzne.

Rura PEX/AL/PEX składa się z pięciu warstw: wewnętrznej z PEX, kleju, aluminiowego rdzenia grubości 0,2-0,5 mm, kolejnej warstwy kleju i zewnętrznej osłony z PEX. Aluminium pełni funkcję bariery antydyfuzyjnej, blokując przenikanie tlenu do wody grzewczej, co ma kluczowe znaczenie w instalacjach zamkniętych z pompą obiegową, ponieważ nawet 0,1 mg/l tlenu w czynniku przyspiesza korozję elementów stalowych kotła i grzejników.

Ciśnienie robocze rur wielowarstwowych wynosi 10 bar przy temperaturze 95°C, a ich współczynnik rozszerzalności cieplnej jest bliski aluminium (0,026 mm/m·K), przez co kompensacja wydłużeń termicznych nie wymaga tak rozbudowanej infrastruktury kompensatorów jak w przypadku czystego PEX. Żywotność producentów szacowana jest na 50 lat przy zachowaniu parametrów eksploatacyjnych opisanych w normie PN-EN ISO 21003.

W instalacjach podłogowych rury PEX/AL/PEX o średnicy 16×2 mm układa się w rozstawie 15-20 cm, co przy mocy 50-80 W/m² zapewnia równomierny rozkład temperatury bez efektu zimnych i ciepłych pasów charakterystycznego dla rzadszego rozstawu.

Plastikowe systemy ogrzewania podłogowego oraz rozprowadzenia do grzejników w domach pasywnych i energooszczędnych stały się standardem, a ich niewielka masa (około 0,15 kg/mb dla średnicy 16 mm) ułatwia transport i obniża koszty logistyczne na budowie. Wybór konkretnego typu zależy od projektu instalacji, dostępności złączek oraz preferencji wykonawcy.

Rury stalowe do instalacji grzewczej - kiedy warto je wybrać

Stal, choć wypierana przez tworzywa sztuczne w instalacjach domowych, wciąż pozostaje niezastąpiona w sieciach wysokociśnieniowych, kotłowniach przemysłowych oraz pionach kominowych centralnego ogrzewania w budynkach wielorodzinnych. Rury stalowe bez szwu wg normy PN-EN 10216 wytrzymują temperaturę do 400°C i ciśnienie przekraczające 40 bar, co plasuje je znacznie powyżej możliwości miedzi czy plastiku.

W domach jednorodzinnych stal stosuje się przede wszystkim jako rury kotłowe o większych średnicach (DN 32-DN 100), prowadzące czynnik z kotłowni do rozdzielacza lub do komina. Stal czarna wymaga malowania antykorozyjnego, natomiast stal ocynkowana ogniowo zyskuje powłokę cynkową o grubości 50-80 µm, która w instalacjach zamkniętych z inhibitorami korozji zachowuje trwałość przez 25-30 lat.

Współczynnik rozszerzalności cieplnej stali wynosi 0,012 mm/m·K, czyli jest niemal dwukrotnie niższy niż miedzi i sześciokrotnie niższy niż PEX, dzięki czemu rury stalowe lepiej zachowują geometrię przy gwałtownych skokach temperatury. Właściwość ta ma znaczenie przy przejściach przez przegrody budowlane i w miejscach narażonych na drgania, gdzie elastyczne tworzywa mogłyby ulec zmęczeniu materiałowemu.

Współczesne instalacje ze stali nierdzewnej, choć najdroższe, oferują trwałość porównywalną z miedzią przy zerowej podatności na korozję wżerową, co uzasadnia ich zastosowanie w kotłowniach z kotłami kondensacyjnymi, gdzie skropliny mają odczyn kwaśny (pH 3,5-5,0) niszczący zarówno stal czarną, jak i ocynkowaną.

Jak dobrać średnicę rur do instalacji CO krok po kroku

Dobór średnicy rur to etap, na którym wielu inwestorów popełnia kosztowne błędy, skutkujące szumami hydraulicznymi, nierównym rozkładem temperatur w grzejnikach i przeciążeniem pompy obiegowej. Podstawą jest obliczenie natężenia przepływu dla każdego obiegu, a następnie dobór średnicy, przy której prędkość wody mieści się w zakresie 0,5-1,5 m/s. Poniżej 0,4 m/s dochodzi do wytrącania się pęcherzyków powietrza, powyżej 2,0 m/s narastają szumy i erozja ścianek.

Krok 1: Oblicz zapotrzebowanie na ciepło

Dla domu o powierzchni 120 m² i standardowej izolacji (ściany U = 0,25 W/m²K, okna U = 1,1 W/m²K) zapotrzebowanie cieplne wynosi 8-10 kW, co przy projektowej temperaturze zasilania 70°C i powrotu 55°C daje przepływ wody około 0,6 m³/h. Wartość tę oblicza się ze wzoru Q = m × c × ΔT, gdzie Q to moc grzewcza, c to ciepło właściwe wody (4,19 kJ/kg·K), a ΔT to różnica temperatur zasilania i powrotu.

Krok 2: Ustal przepływ dla każdego obiegu

W instalacji z rozdzielaczem na cztery obiegi przepływ rozkłada się proporcjonalnie do mocy grzejników, dlatego obieg obsługujący łazienkę z grzejnikiem drabinkowym 800 W wymaga rury o mniejszej średnicy niż obieg salonu z grzejnikiem płytowym 1800 W. Dla obiegu o mocy 2 kW przepływ wynosi 0,17 m³/h, a dla obiegu 1 kW jedynie 0,086 m³/h.

Krok 3: Dobierz średnicę z tabeli hydraulicznej

Przy prędkości 1,0 m/s i przepływie 0,6 m³/h optymalna średnica wewnętrzna rury to 14-16 mm, co odpowiada rurze PEX/AL/PEX 20×2 mm lub miedzianej 18×1 mm. W głównych przewodach kotłowni, gdzie przepływ sięga 2-3 m³/h, stosuje się rury o średnicy wewnętrznej 25-32 mm, aby utrzymać prędkość poniżej 1,5 m/s.

Spadek ciśnienia na odcinku 10 m rury PEX 20×2 mm przy przepływie 0,6 m³/h wynosi około 80-120 mmH₂O, co pozwala pompie obiegowej klasy energetycznej A o mocy 30-60 W pokonać opory typowej instalacji domowej o mocy 10 kW bez nadmiernego zużycia energii.

Krok 4: Zweryfikuj prędkość wody w najdalszym obiegu

Najdłuższy obieg, mierzony od źródła ciepła do najdalej położonego grzejnika, ma decydujący wpływ na parametry całej instalacji, ponieważ suma oporów miejscowych (kolana, trójniki, zawory) rośnie proporcjonalnie do długości i liczby kształtek. W praktyce, jeśli prędkość w najdalszym obiegu spada poniżej 0,3 m/s, należy zwiększyć średnicę o jeden wymiar lub dodać zawór równoważący.

Warto przy tym pamiętać, że zbyt duża średnica prowadzi do niedostatecznej prędkości, wytrącania osadów i konieczności stosowania większej ilości wody w układzie, co wydłuża czas nagrzewania. Zbyt mała średnica z kolei generuje szumy, przyspiesza zużycie pomp i wymusza wyższą moc obiegową, podnosząc rachunki za prąd. Złoty środek leży w obliczeniach, nie w intuicji wykonawcy.

Planując instalację centralnego ogrzewania w domu lub mieszkaniu, warto zasięgnąć porady specjalistów od techniki grzewczej, którzy pomogą dobrać rury nie tylko do parametrów pracy, ale też specyfiki pomieszczeń, w tym również tych o podwyższonej wilgotności, takich jak łazienki, gdzie wymiana ciepła odbywa się intensywniej, a materiały armatury muszą wytrzymywać długotrwały kontakt z wilgocią.

Źródła danych i normy

Parametry techniczne podano na podstawie norm: PN-EN 1057 (miedź), PN-EN ISO 21003 (systemy wielowarstwowe), PN-EN 10216 (rury stalowe bez szwu), PN-EN 303-5 (kotły grzewcze) oraz Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dane cenowe pochodzą z analizy ofert dystrybutorów techniki grzewczej w Polsce w 2024 roku. Więcej informacji na temat projektowania instalacji wodno-grzewczych można znaleźć na stronie https://www.instsani.pl oraz w wytycznych Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych dostępnych pod adresem https://www.pzits.pl.
