Magnetyt w instalacji CO – cichy zabójca Twojej pompy

Po trzech sezonach grzewczych pompa obiegowa zaczyna szumieć jak czajnik, grzejniki w sypialni ledwo ciepłe, a w salonie za gorące. Diagnoza niemal zawsze brzmi tak samo: magnetyt, czyli czarny tlenek żelaza powstający w instalacji z rur stalowych i aluminiowych. Jest siedem razy cięższy od wody, świetnie przywiera do powierzchni wymienników i łożysk pompy, a przy okazji ciągnie za sobą kamień kotłowy oraz szlam. Statystyki serwisowe pokazują, że bez filtracji żywotność pompy skraca się o 40 do 60 procent, a wymiennik płytowy w kotle kondensacyjnym traci wydajność już po czterech latach. Magnetyt w instalacji C.O. to cichy zabójca, którego nie słychać, dopóki nie trzeba wymienić pompy za ponad tysiąc złotych.

• Dlaczego magnetyt niszczy pompę i wymiennik
• Jak działa filtr magnetyczny na magnetyt
• Montaż filtra magnetycznego na powrocie krok po kroku
• Jaki filtr magnetyczny wybrać do kotła wiszącego
• Kiedy filtr magnetyczny się nie opłaca

Dlaczego magnetyt niszczy pompę i wymiennik

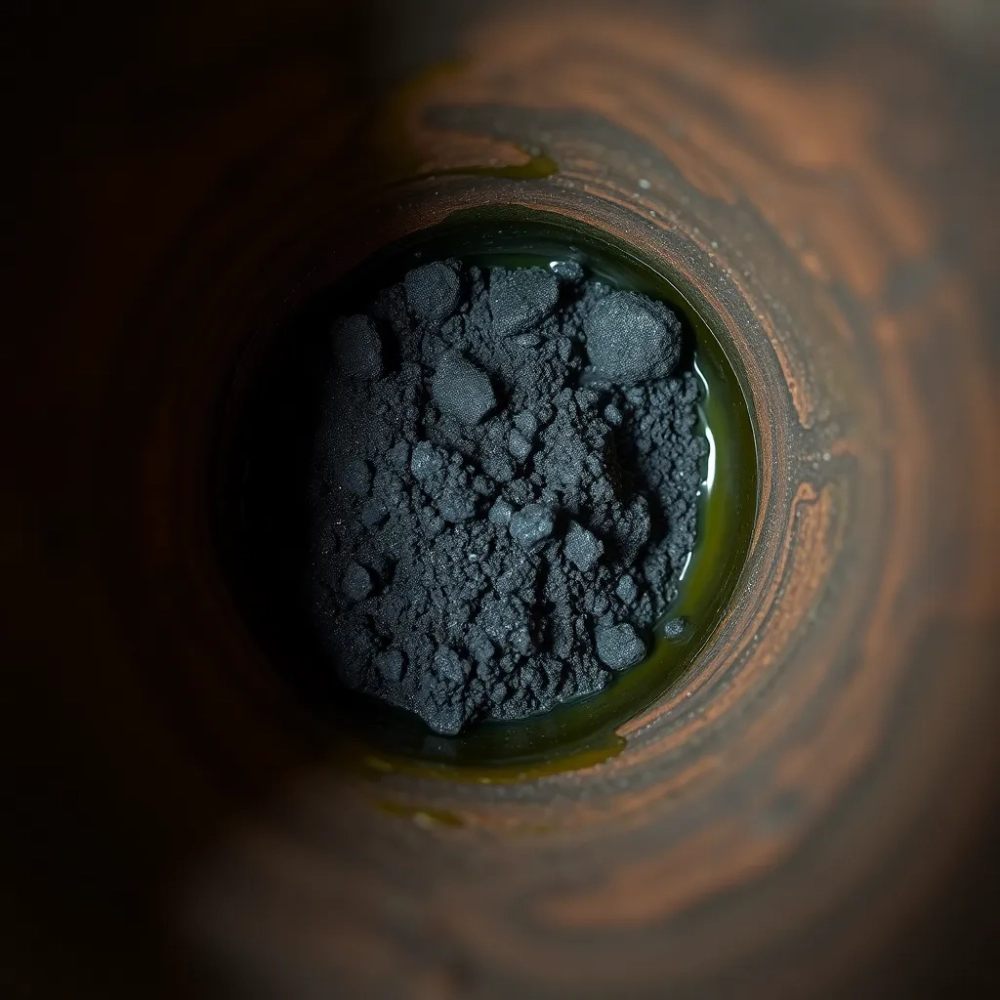

Każda instalacja z elementami stalowymi koroduje, nawet ta wypełniona wodą demineralizowaną. W warunkach beztlenowych, a takie panują w zamkniętym obiegu C.O., stal nie rdzewieje klasycznie, lecz tworzy właśnie magnetyt (Fe₃O₄) czarny, drobnoziarnisty minerał o właściwościach ferromagnetycznych. Powstaje on w wyniku reakcji anionów wodorotlenowych z jonami żelaza, a jego struktura krystaliczna pozwala mu świetnie przylegać do powierzchni metalowych, szczególnie tam, gdzie przepływ jest wolny.

W typowej instalacji domowej o mocy 20 kW przez sezon grzewczy powstaje od 200 do 500 gramów magnetytu. Brzmi niewinnie, ale każdy gram to kolejne tysiące mikrokryształów o średnicy 1-10 mikrometrów. Unoszą się z prądem wody, osiadają w najwolniejszych strefach w wymienniku kotła, na wirniku pompy, w zaworach termostatycznych. Z czasem tworzą twardą, czarną warstwę, której zwykłe płukanie instalacji nie usuwa.

Pompa obiegowa cierpi najbardziej, bo jej łożyska ceramiczne pracują z tolerancją 0,1 mm. Drobinki magnetytu wnikają między pierścień ceramiczny a wirnik, działając jak pasta ścierna. Stąd charakterystyczny szum, wibracje i spadek ciśnienia. Wymiennik płytowy w kotle kondensacyjnym ma kanały o szerokości zaledwie 2-3 mm wystarczy warstwa magnetytu o grubości 0,5 mm, by przepływ spadł o 30 procent, a kocioł zaczął się przegrzewać i błędy wskazywać na zapowietrzenie.

Inhibitory korozji zmniejszają tempo powstawania magnetytu, ale go nie eliminują. Większość instalatorów widzi to gołym okiem po pięciu latach pracy kotła wymiennik pokryty czarnym pyłem, który zmywa się dopiero po mechanicznym czyszczeniu kwasem cytrynowym. Wniosek jest prosty: inhibitor spowalnia proces, filtr magnetyczny go domyka.

Charakterystyczny dla magnetytu jest fakt, że świetnie rozprasza się w szybkim przepływie. Dlatego zatyka elementy o małym przekroju, a nie rury zasilające. To tłumaczy, czemu grzejniki mosiężne zostają względnie czyste, podczas gdy wymiennik płytowy już szumi i stawia opór.

Jak działa filtr magnetyczny na magnetyt

Serce filtra to magnes neodymowy (N52 lub N52SH) zamknięty w tulei ze stali nierdzewnej. Siła przyciągania wynosi od 8000 do 12000 Gs (gaussów), a pole magnetyczne obejmuje całą objętość wody przepływającej przez korpus. Magnetyt jako ferromagnetyk zostaje wychwycony i przywiera do powierzchni tulei, skąd zbiera się go przy okresowym czyszczeniu.

Drugim stopniem jest filtr siatkowy z siatką ze stali nierdzewnej o dokładności 300-800 mikrometrów. Łapie niemagnetyczne zanieczyszczenia kamień kotłowy, piasek, resztki topników po spawaniu, fragmenty uszczelek. Najczęściej spotyka się siatkę 500 µm, bo to kompromis między skutecznością a spadkiem ciśnienia (zwykle poniżej 0,1 bar przy przepływie 1000 l/h).

Zaawansowane modele mają jeszcze trzecią komorę separator zanieczyszczeń niemagnetycznych. Działa na zasadzie cyklonu: woda wpada tangencjalnie, zanieczyszczenia o większej gęstości opadają na dno komory, a oczyszczona woda wypływa górą. Dzięki temu filtr łapie wszystko: magnetyt, kamień, szlam, a nawet drobinki powietrza, które potrafią generować mikro-korki w zaworach.

Magnes neodymowy o mocy 9000 Gs i powierzchni 40 cm² wystarcza dla typowej instalacji domowej do 24 kW. Przy większych mocach lub w instalacjach z dużą ilością żeliwa (stare grzejniki, kocioł na paliwo stałe) zaleca się magnesy 10000-12000 Gs. Warto wiedzieć, że magnes traci około 1 procent mocy rocznie, więc po dziesięciu latach jego skuteczność spadnie o około 10 procent wciąż wystarczająco dla ochrony pompy.

Spadek ciśnienia na dobrze dobranym filtrze nie przekracza 0,05-0,15 bar. Dla pompy z regulacją elektroniczną to wartość pomijalna, która nie wpływa na komfort grzewczy. Problem pojawia się dopiero przy zatkanym filtrze dlatego większość producentów zaleca kontrolę i czyszczenie co 6-12 miesięcy, w zależności od stopnia zanieczyszczenia instalacji.

Montaż filtra magnetycznego na powrocie krok po kroku

Filtr montuje się wyłącznie na przewodzie powrotnym, za pompą obiegową, a przed kotłem. To kluczowa zasada, bo woda wracająca do kotła niesie najwięcej zanieczyszczeń chłodniejsza, o mniejszej prędkości przepływu, z osadami zdążonymi opaść z obiegu. Montaż na zasilaniu (przed kotłem) byłby bezcelowy, bo czysta woda z kotła nie ma jeszcze w sobie magnetytu.

Pod kotłem wiszącym (do 24 kW) filtr najłatwiej zamontować na poziomym odcinku rury powrotnej tuż pod kotłem, w odległości 30-50 cm od przyłącza. Nowoczesne filtry mają obrotowy korpus i wymienne przyłącza (1/2″, 3/4″, 1″), co pozwala podłączyć je bez przecinania rury w istniejącej instalacji. Wystarczy zdjąć fragment izolacji, nałożyć obejmy i dokręcić.

Przed montażem należy odciąć wodę w instalacji, spuścić ciśnienie i zlać około 2-3 litrów wody z najniższego punktu. Filtr montuje się w pozycji pionowej magnesem do dołu to ułatwia czyszczenie i wykorzystuje grawitację do gromadzenia osadów w dolnej komorze. Po zamontowaniu filtr napełnia się wodą, odpowietrza ręcznie przez zawór na górze korpusu, a następnie uruchamia pompę.

Procedura czyszczenia trwa 5-10 minut i nie wymaga spuszczania wody z instalacji. Kroki są proste: wyłączyć kocioł i pompę, zakręcić zawory odcinające przed i za filtrem (dlatego są obowiązkowe), odkręcić magnes lub dolną misę, wyjąć siatkę, opłukać wszystko pod bieżącą wodą, zamontować z powrotem, otworzyć zawory, uruchomić pompę. Magnes neodymowy przyciąga cząsteczki tak mocno, że wystarczy szmatka, by je zebrać.

Uwaga: nigdy nie demontuj filtra pod ciśnieniem. Zawory odcinające to nie luksus, lecz konieczność. Bez nich każde czyszczenie kończy się zalaniem kotłowni.

Dla instalacji podłogowych obowiązuje ta sama zasada: filtr na powrocie, przed rozdzielaczem lub bezpośrednio za pompą. Woda w podłogówce płynie wolniej (0,2-0,3 m/s), więc magnetyt osiada intensywniej niż w obiegu grzejnikowym. Filtr chroni dodatkowo zawory mieszające, które mają wąskie kanały i łatwo się zatykają.

Jaki filtr magnetyczny wybrać do kotła wiszącego

Przy wyborze filtra do kotła wiszącego o mocy do 24 kW liczy się pięć parametrów: moc magnesu, powierzchnia biegunów, dokładność siatki, materiał obudowy oraz kompatybilność przyłączy. Pierwsze trzy decydują o skuteczności, pozostałe o trwałości i łatwości montażu.

Magnes neodymowy klasy N52 o sile 9000-12000 Gs i powierzchni biegunów 40-60 cm² to standard dla domów jednorodzinnych. Siatka 500 µm wyłapie piasek, kamień i większe fragmenty, ale przepuści drobny szlam, który zdąży osiąść w dolnej komorze separatora. Obudowa z poliamidu PA66 GF30 (z włóknem szklanym) wytrzymuje temperaturę do 110°C i ciśnienie 3 bar parametry w zupełności wystarczające dla typowej instalacji C.O.

Tabela poniżej pokazuje porównanie czterech popularnych konstrukcji dostępnych na polskim rynku, w przedziale cenowym 250-450 zł brutto. Dane oparte są na kartach katalogowych producentów oraz deklaracjach zgodności z normą PN-EN 12502.

Model A sprawdzi się w nowej instalacji z inhibitorem korozji, gdzie zanieczyszczeń jest niewiele. Model B z mosiężną obudową i mocniejszym magnesem to wybór dla instalacji starszych niż pięć lat, z grzejnikami żeliwnymi lub aluminiowymi. Model C jest tańszy, ale wymaga spuszczenia wody przy czyszczeniu w praktyce irytujące. Model D to złoty środek: mocny magnes, solidna obudowa, komplet przyłączy.

Filtr a pompa ciepła

W instalacji z pompą ciepła filtr jest wręcz obowiązkowy, bo wymiennik płytowy pompy ma jeszcze węższe kanały niż kocioł kondensacyjny (1,5-2 mm). Producenci pomp ciepła, tacy jak Daikin, Panasonic czy Mitsubishi, rekomendują montaż filtra magnetycznego na powrocie przed pompą obiegową w instrukcjach montażowych. Filtr chroni również sprężarkę przed wtórnymi zanieczyszczeniami, które mogłyby dostać się do obiegu podczas serwisu.

Szczególną uwagę na filtrację powinni zwrócić użytkownicy pomp gruntowych, gdzie woda w obiegu zawiera dodatkowo cząsteczki gliny i piasku, nawet po filtracji wstępnej. Tu sprawdzają się filtry z separatorem cyklonowym, który radzi sobie z większymi zanieczyszczeniami mechanicznymi.

Kiedy filtr magnetyczny się nie opłaca

Filtr nie jest panaceum i w kilku sytuacjach montaż mija się z celem. Pierwsza to nowa instalacja z tworzywa sztucznego (PPR, PEX-AL-PEX, PB) bez żadnych elementów stalowych. Skoro nie ma stali, nie ma korozji, nie ma magnetytu. Filtr łapie wtedy wyłącznie zanieczyszczenia montażowe, co przy czystej robociźnie oznacza kilka gramów pyłu rocznie. W takim wypadku lepiej zainwestować w separator powietrza.

Druga sytuacja to instalacja z inhibitorem klasy EDTA lub fosfonianowego, gdzie producent udziela gwarancji na brak korozji przez 10 lat. Magnetyt wciąż może się pojawiać w minimalnych ilościach, ale jego wpływ na pompę jest pomijalny. Filtr montuje się wtedy dla świętego spokoju, nie z realnej potrzeby.

Trzeci przypadek to bardzo małe instalacje, na przykład ogrzewanie podłogowe w kawalerce o mocy 4-6 kW, zasilane kotłem elektrycznym. Tu koszt filtra (250-450 zł) stanowi istotną część budżetu całej instalacji, a ryzyko awarii pompy jest minimalne, bo obieg jest krótki, a temperatura niska.

Czwarta sytuacja to systemy otwarte z naczyniem wzbiorczym bezciśnieniowym, gdzie woda ma stały kontakt z tlenem i korozja przebiega klasycznie (rdza, nie magnetyt). Tu potrzebny jest filtr piaskowy i odmulacz, a magnetyczny nie ma zastosowania.

Kalkulacja zwrotu z inwestycji

Filtr magnetyczny kosztuje od 279 do 449 zł brutto. Wymiana pompy obiegowej to wydatek rzędu 800-1500 zł za urządzenie plus 200-400 zł za robociznę, łącznie 1000-1900 zł. Przy braku filtra w typowej instalacji 20-kilowatowej pompa zaczyna hałasować po 5-7 latach, a wymiennik płytowy wymaga czyszczenia chemicznego po 4-5 latach (koszt 400-600 zł z robocizną).

Zwrot z inwestycji następuje więc w ciągu jednego do dwóch sezonów grzewczych, jeśli wziąć pod uwagę statystyczne prawdopodobieństwo awarii. To lepszy wynik niż w przypadku większości modernizacji instalacji C.O., na przykład wymiany zaworów termostatycznych czy montażu automatyki pogodowej.

Najczęstsze błędy montażowe

Montaż na zasilaniu zamiast na powrocie to klasyka. Filtr wygląda sprawnie, łapie co nieco, ale magnetyt zdążył już osiąść w kotle i pompie. Skutek: pompa dalej szumi, kocioł dalej się przegrzewa, a użytkownik jest przekonany, że filtr nie działa.

Brak zaworów odcinających to drugi grzech. Bez nich każde czyszczenie wymaga spuszczenia kilkudziesięciu litrów wody, a potem uzupełnienia instalacji świeżą wodą, co z kolei przyspiesza korozję. Dobrze zamontowany filtr ma dwa zawory kulowe przed i za sobą oraz zawór spustowy do opróżniania komory.

Dobór filtra do zbyt dużej instalacji to trzeci problem. Filtr zaprojektowany na 24 kW w instalacji 35-kilowatowej będzie się zatykał co kilka tygodni i generował niepotrzebne opory przepływu. Producenci podają moc maksymalną lub przepływ nominalny w metrach sześciennych na godzinę warto sprawdzić oba parametry.

Procedura czyszczenia krok po kroku

Czyszczenie filtra to czynność, którą większość użytkowników wykonuje samodzielnie raz na sezon. Wymaga wyłączenia kotła i pompy, zakręcenia zaworów odcinających, zdjęcia magnesu i wyjęcia siatki. Szczegółowa procedura:

• wyłącz kocioł i odłącz pompę obiegową od zasilania,
• zakręć oba zawory odcinające (przed i za filtrem),
• otwórz zawór spustowy lub odkręć dolną misę filtra, spuść 2-3 litry wody do pojemnika,
• wyjmij magnes neodymowy najczęściej wysuwa się go ręcznie po odkręceniu blokady,
• wyjmij siatkę filtracyjną i opłucz ją pod bieżącą wodą, ewentualnie namocz w roztworze kwasku cytrynowego,
• złóż filtr w odwrotnej kolejności, zamknij zawór spustowy, otwórz zawory odcinające, odpowietrz filtr górnym zaworem.

Po uruchomieniu pompy warto sprawdzić ciśnienie w instalacji i w razie potrzeby uzupełnić wodę. Cała operacja zajmuje 10-15 minut i nie wymaga żadnych specjalistycznych narzędzi poza kluczem do odkręcenia blokady magnesu.

Czyść filtr przed sezonem grzewczym, we wrześniu lub październiku. Dzięki temu instalacja wejdzie w okres intensywnej pracy z czystym filtrem i pełną wydajnością.

Norma PN-EN 12502-3:2005 dotycząca ochrony materiałów metalowych przed korozją zaleca stosowanie filtrów magnetycznych jako jednej z metod ochrony instalacji C.O. Rekomendacja opiera się na badaniach przeprowadzonych przez Fraunhofer Institut w Niemczech, które wykazały 70-procentową redukcję osadów w pompach po montażu filtra. Polskie instalacje nie odbiegają pod tym względem od europejskich standardów.

Filtr magnetyczny to jedyna inwestycja w instalację C.O., która zwraca się w pierwszym sezonie użytkowania. Koszt 279-449 zł należy porównać z wydatkiem 1000-1900 zł na wymianę pompy lub 400-600 zł na czyszczenie wymiennika. Jeśli instalacja ma więcej niż pięć lat, zawiera elementy stalowe lub aluminiowe i jest zasilana kotłem kondensacyjnym albo pompą ciepła, montaż filtra to nie luksus, lecz konieczność.

Przy wyborze konkretnego modelu warto zwrócić uwagę na trzy rzeczy: moc magnesu nie mniejszą niż 9000 Gs, siatkę nie grubszą niż 500 µm oraz obudowę z materiału odpornego na temperaturę 90°C i ciśnienie 3 bar. Te parametry gwarantują skuteczność przez co najmniej 10 lat eksploatacji.

Montaż na powrocie, za pompą, z zaworami odcinającymi to standard, którego nie warto negocjować z instalatorem. Każde odstępstwo od tej reguły skutkuje gorszą ochroną i większym ryzykiem awarii. Dobrze zamontowany filtr działa bezobsługowo przez pół roku, a jego czyszczenie trwa kwadrans raz na sezon.

Dla inwestorów planujących nową instalację filtr warto montować od razu, w trakcie budowy kotłowni. Koszt włączenia filtra do projektu jest niższy niż dorabianie go po roku czy dwóch, a ochrona kluczowych komponentów zaczyna się od pierwszego uruchomienia. To decyzja, która zwraca się wielokrotnie.

Źródła: PN-EN 12502-3:2005 (ochrona materiałów metalowych przed korozją), raporty techniczne Fraunhofer Institut dotyczące filtracji magnetycznej w instalacjach C.O., katalogi katalogowe producentów kotłów kondensacyjnych i pomp ciepła (dostępne na stronach internetowych producentów), normy producentów dotyczące zalecanej filtracji w instalacjach z pompami obiegowymi, dokumentacja techniczna separatorów cyklonowych i magnetycznych dostępnych na rynku polskim.
